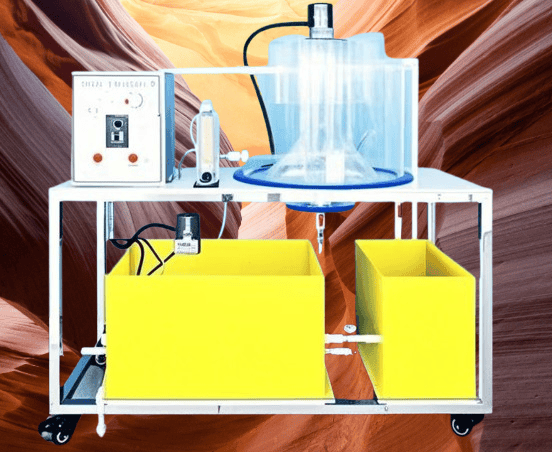

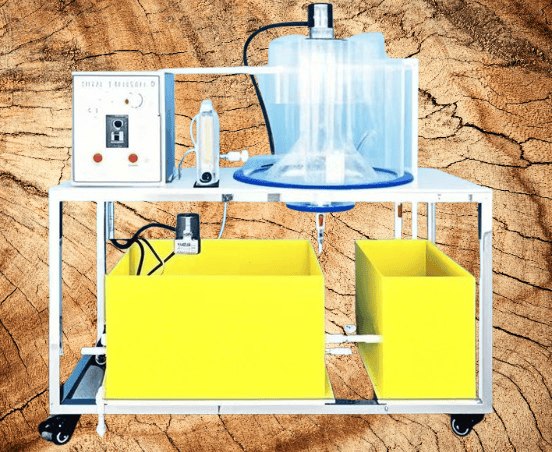

机械搅拌澄清池机械加速澄清池实验装置
2.工作电源：电压AC220V±10%、50Hz，单相三线W。安全保护：具有接地保护、漏电保护、过流保护。
3.电源线及控制线安装：环保阻燃电气配线槽，绝缘、防弧、阻燃自熄，布线.池体及配件标识牌（拉丝银板），管路性质和水流箭头标识，便于学生了解设备。
5.304不锈钢台面、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
1.机械搅拌澄清池1套：透明有机玻璃材质、厚度7.5mm，φ500mm×450mm，包含池体、第一混合反应室、第二混合反应室、分离室、污泥浓缩室、进水管、进水槽、集水槽、出水平衡槽、伞形板1套、排泥阀3只。
2.提升加速装置1套，含不锈钢叶轮1个、调速电机1台：电压220V、功率25W、60K、带调速器。
3.原水箱、清水箱和污泥箱各1只：白色10mm厚PP板，水箱底板上安装有放空阀，方便将水排净。
4.搅拌装置1套，含不锈钢搅拌桨1个，定速电机1台：电压220V、功率25W、15K、90转/min。
8.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；电压表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
是将微絮体的微絮过程和微絮体与水分离过程综和于一个构筑物中完成，也就是它的作用相当于反应池和沉淀池的综合。能演示池构造和工作原理，动态运行不同水质、水力条件下的运行特点。
是将混合、絮凝反应和沉淀工艺综合在一个池内。池中心有一个转动叶轮，将原水和加入药剂同澄清区沉降下来的回流泥浆混合，促进较大絮体的形成。泥浆回流量为进水量的3~5倍，可通过调节叶轮开启度来控制。为保持池内悬浮物浓度稳定，要排除多余的污泥，所以在池内设有1~3个泥渣浓缩斗。当池径较大或进水含砂量较高时，需装设机械刮泥机。该池的优点是：效率较高且比较稳定；对原水水质（如浊度、温度）和处理水量的变化适应性较强；操作运行比较方便；应用较广泛。
1、处理量：150L/h、水力停留时间：40min、分离径上升流速：1～1.2mm/s、进水浊度：60～100mg/L、出水浊度：10～20mg/L；
2、电源：220V单相三线mm、模型材料：透明亚克力、10mm厚、耐水流冲击、可电动运行模拟澄清池沉淀过程；
3.工作电源220V、安全保护：具有接地保护、漏电保护、过流保护；功率370W；
4.电气线路安装要求：布置线槽，电源线、控制线等线材规范整理，具有绝缘、防弧、阻燃自熄等特点；

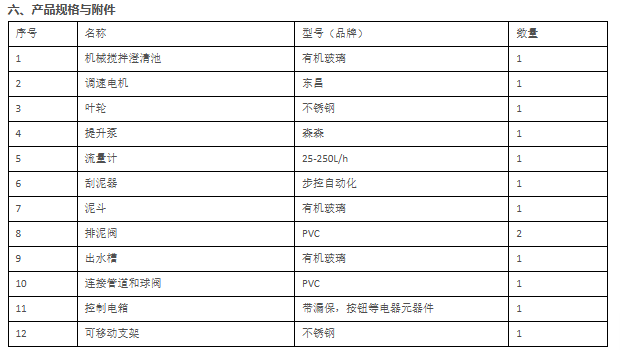

1.机械搅拌澄清池1套：含池体、一次混合反应区、二次混合反应区、清水层、污泥浓缩层、出水堰、电动机等；
2.可调速冲激电机1台、调速器1台、叶轮1套、提升加速装置1套、沉淀装置1套、污泥斗2只、排泥阀2只、出水平衡槽1套；
6.台面（白色12mm厚PP板）、连接管道和球阀；不锈钢框架（万向轮及禁锢脚）等组成
该池适用于大中型水厂。它依靠机械叶轮的转动，实现原水与回流泥渣的搅拌混合，提升反应之功能，以加速水的澄清效果。采用内装伞形叶轮起混合搅拌、提升二各作用。由第一反应室、第二反应室和分离室组成。加过药剂的原水在第一反应室和第二反应室内与高浓度回流泥渣相接触，达到较好的絮凝效果，结成大而重的絮凝体，在分离室中分离。深入理解反冲洗强度与滤料层膨胀高度间的关系。
澄清池是用于混凝处理的一种设备。在澄清池内，可同时完成混合、反应、沉淀分离等过程。其优点是占地面积小、处理效果好、生产效率高、节省药剂用量；其缺点是对进水水质要求严格、设备结构复杂。澄清池的构造形式很多，从基本原理上可分为两大类：一类是悬浮泥渣型，有悬浮澄清池、脉冲澄清池；另一类是泥渣循环型，有机械加速澄清池和水力循环加速澄清池。目前常用的是机械加速澄清池。
8、工作电源：AC220V±10%、50Hz，单相三线W，安全保护：具有接地保护、漏电保护、过流保护；
1、机械搅拌澄清池1套：透明有机玻璃材质、壁厚8mm，Ø400mm×500mm，包含池体、一次混合反应区、二次混合反应区、清水层、污泥浓缩层、出水堰、电动机等；2、可调速冲激电机1台、调速器1台、叶轮1套、提升加速装置1套、污泥斗1只、排泥阀1只、出水平衡槽1套；
3、防腐蚀进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）
4、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
5、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速150rpm）、
6、流量测量与调节：转子流量计，污水流量1个（量程60-600L/H）；
8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线、配套UPVC连接管道和阀门（中财品牌）。
10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
